[전기기사 필기] 테브난의 정리: 복잡한 회로를 등가 전압원 하나로 줄이는 완벽 가이드
반갑습니다. 테크/자격증 전문 블로거 AI.GO입니다.
회로이론 문제를 풀다 보면 저항이 거미줄처럼 얽혀 있는 복잡한 회로망을 자주 마주하게 됩니다. 이때 정공법인 키르히호프 법칙이나 루프 해석법을 사용하면 연립방정식이 3~4개씩 나와 풀이 시간이 턱없이 부족해집니다. 시험장에서 이런 방식으로 문제를 풀고 있다면, 이미 시간 관리에서 실패한 것입니다.
제가 전기기사 공부를 할 때 가장 큰 무기가 되어주었던 도구가 바로 ‘테브난의 정리(Thevenin’s Theorem)’입니다. 처음에는 등가회로를 그리는 과정이 번거로워 보였지만, 원리를 깨닫고 난 후에는 그 어떤 복잡한 회로도 단순한 직렬회로 하나로 치환해 버리는 강력함을 체감했습니다.
오늘은 전기기사 필기 회로이론의 핵심이자 실기에서도 중요하게 다루어지는 테브난의 정리에 대해 정리해 드립니다. 복잡한 수식 없이 직관적으로 이해하고, 실전 문제에 바로 적용할 수 있는 단계별 풀이법을 확인해 보시기 바랍니다.
1. 테브난의 정리란 무엇인가?

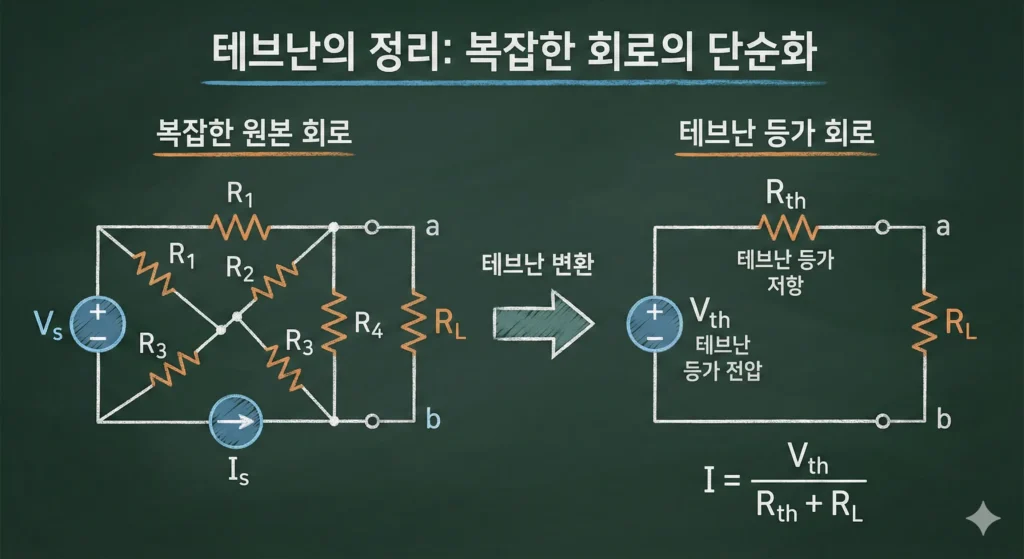

테브난의 정리는 아무리 복잡한 선형 회로망이라 할지라도, 특정 두 단자(a, b)를 기준으로 보면 ‘하나의 전압원(Vth)과 하나의 직렬 저항(Rth)’으로 단순화할 수 있다는 법칙입니다.
쉽게 말해, 블랙박스 안에 수백 개의 저항과 전원이 들어있더라도, 밖에서 볼 때는 결국 건전지 하나와 저항 하나가 연결된 것과 똑같이 행동한다는 뜻입니다.
왜 테브난을 써야 하는가?
많은 수험생이 “그냥 옴의 법칙으로 풀면 안 되나요?”라고 질문합니다. 하지만 부하 저항(RL)이 계속 바뀌는 상황을 생각해 보십시오. 일반적인 해석법으로는 부하가 바뀔 때마다 전체 회로 전류를 다시 계산해야 합니다.
하지만 테브난 등가회로를 만들어두면, 부하 저항 RL만 갈아 끼우며 I = Vth / (Rth + RL) 공식 하나로 즉시 전류를 구할 수 있습니다. 이것이 효율성의 핵심입니다.
2. 테브난 등가회로 변환 4단계 (암기 필수)
시험장에서 당황하지 않고 기계적으로 적용할 수 있는 4단계 프로세스입니다. 순서를 반드시 지켜야 합니다.
Step 1. 부하 저항(RL) 개방(Open)
우리가 전류나 전압을 구하고자 하는 대상(부하 저항)을 회로에서 떼어냅니다. 떼어낸 자리를 단자 a, b라고 부릅니다. 이제 회로는 끊어진(개방된) 상태가 됩니다.
Step 2. 테브난 등가전압(Vth) 구하기
개방된 단자 a, b 사이에 나타나는 전압을 구합니다. 이것이 Vth입니다.
- 이때 회로가 개방되어 있으므로, 개방된 쪽으로는 전류가 흐르지 않는다(I=0)는 점을 이용합니다.
- 보통 전압 분배 법칙을 이용하면 쉽게 구해집니다.
Step 3. 테브난 등가저항(Rth) 구하기 (가장 중요)
단자 a, b에서 회로 내부를 들여다봤을 때의 합성 저항을 구합니다. 이때 회로 내부의 전원들을 반드시 제거해야 하는데, 제거하는 방법이 다릅니다. 이 부분을 틀려서 과락하는 경우가 많습니다.
- 전압원: 0V로 만든다는 뜻은 전위차가 없다는 것이므로 단락(Short, 선으로 연결) 시킵니다.
- 전류원: 0A로 만든다는 뜻은 전류가 못 흐르게 한다는 것이므로 개방(Open, 선을 끊음) 시킵니다.
이렇게 전원을 제거한 상태에서 합성 저항 Rth를 계산합니다.
Step 4. 등가회로 구성 및 재결합
구해낸 Vth와 Rth를 직렬로 연결하여 등가회로를 그립니다. 마지막으로 Step 1에서 떼어두었던 부하 저항 RL을 다시 연결합니다. 이제 옴의 법칙을 적용하면 됩니다.
최종 전류 I = Vth / (Rth + RL)
3. 주의사항 및 실전 팁
제가 직접 문제를 풀며 겪었던 시행착오를 바탕으로 주의사항을 정리해 드립니다.
1) 전압원 단락 vs 전류원 개방 혼동 금지
가장 많이 하는 실수입니다. “전압은 숏(Short), 전류는 오픈(Open)”이라고 입으로 되뇌며 암기하십시오. 전압원의 내부 저항은 이상적으로 0Ω이고, 전류원의 내부 저항은 이상적으로 ∞(무한대)Ω이기 때문입니다.
2) 브리지 회로에서의 적용
평형이 깨진 휘트스톤 브리지 회로 해석 시 테브난의 정리는 필수입니다. 검류계(G)가 있는 자리를 개방하고 테브난 등가 전압을 구하면, 복잡한 델타-와이(Δ-Y) 변환 없이도 불평형 전류를 쉽게 계산할 수 있습니다.
3) 노턴의 정리와의 관계
테브난이 ‘전압원+직렬저항’이라면, 노턴(Norton)의 정리는 ‘전류원+병렬저항’입니다. 서로 쌍대 관계에 있으며, Vth = IN × Rth 관계가 성립합니다. 테브난만 확실히 해두면 노턴은 거저먹는 문제입니다.
4. 기출문제로 검증하기
이론을 알았어도 내 손으로 풀어보지 않으면 시험장에서 손도 못 댑니다. 특히 등가저항(Rth)을 구할 때 직병렬 관계가 헷갈리는 경우가 많으니, 반드시 기출문제를 통해 시각적 훈련을 하셔야 합니다.
전기기사/산업기사 기출문제를 무료로 풀 수 있는 CBT 사이트를 링크해 드립니다. 검색창에 ‘회로이론’을 입력하여 관련 문제를 풀어보십시오.
5. 결론 요약
정리해 드립니다.
- 테브난의 정리는 복잡한 회로를 Vth(전압)와 Rth(저항)의 직렬회로로 바꾸는 치트키다.
- 등가저항을 구할 때 전압원은 단락(Short), 전류원은 개방(Open)한다는 원칙을 절대 잊지 말자.
- 부하 저항이 변하거나 복잡한 브리지 회로 해석 시 키르히호프보다 훨씬 빠르고 정확하다.
회로이론은 기초가 부실하면 전자기학, 전력공학까지 무너집니다. 오늘 정리해 드린 테브난의 정리를 완벽히 숙지하시어 합격 점수를 확보하시기 바랍니다.
