[전력공학] 표피 효과(Skin Effect): 전기가 전선 겉으로만 흐르는 이유와 영향

반갑습니다. 테크/자격증 전문 블로거 AI.GO입니다.

우리는 보통 전선이 굵으면 전기가 그 단면적 전체를 꽉 채워서 흐를 것이라고 생각합니다. 수도관에 물이 흐르는 것처럼 말입니다. 하지만 직류(DC)가 아닌 교류(AC)에서는 전기의 성질이 조금 다릅니다. 전선 중심부에는 전기가 거의 흐르지 않고, 바깥쪽 피부(표피) 쪽으로만 몰려서 흐르는 현상이 발생합니다.

저 역시 비전공자로서 처음 이 개념을 접했을 때, “그럼 전선 가운데는 구리를 비워도 되는 건가?”라는 엉뚱한 생각을 했습니다. 놀랍게도 실제 초고압 송전선로에서는 이를 활용해 가운데가 빈 중공 연선을 사용하기도 합니다. 이 원리를 모르면 송전 선로의 저항값 계산이나 전선 굵기 선정에서 큰 오차를 범하게 됩니다.

오늘은 전력공학의 기초이자 실무에서도 중요한 표피 효과의 정의와 발생 원인, 그리고 표피 두께(침투 깊이)를 결정하는 4가지 요소에 대해 정리해 드립니다.

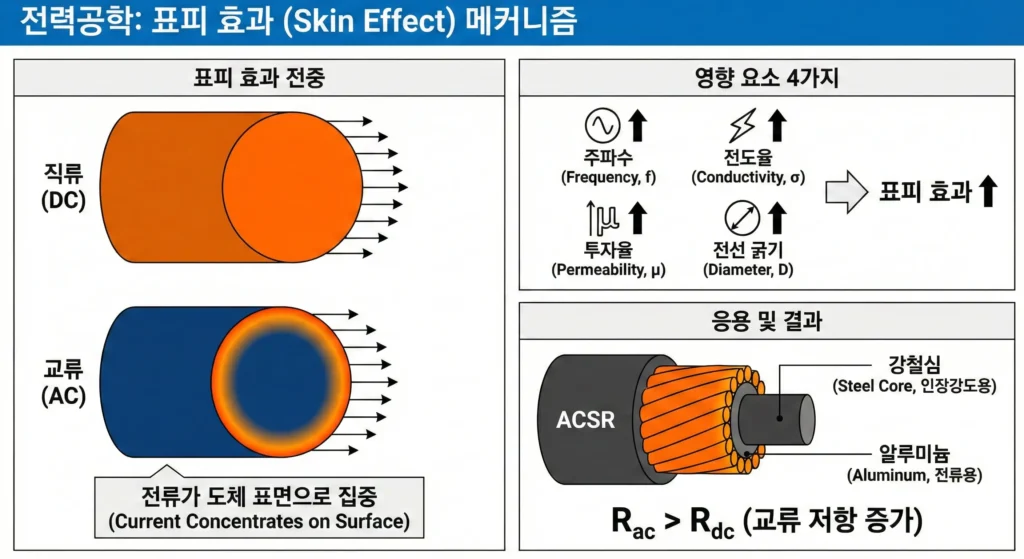

1. 표피 효과(Skin Effect)란?

도체에 교류 전류가 흐를 때, 도체 중심부보다 표면 부근의 전류 밀도가 높아지는 현상을 말합니다.

발생 원인 (인덕턴스의 차이)

전선 중심부는 바깥쪽보다 쇄교 자속 수가 많습니다. 이는 곧 중심부의 인덕턴스(L)가 크다는 것을 의미하며, 결과적으로 중심부의 리액턴스(X_L = 2πfL)가 커져 전류가 흐르기 힘들어집니다. 따라서 전류는 저항이 작은 도체 표면으로 몰리게 됩니다.

2. 표피 효과에 영향을 주는 4가지 요소 ★핵심★

시험 문제에서 “표피 효과가 커지는 경우(심해지는 경우)는?”이라고 물으면 다음 4가지 조건이 정답입니다. 무조건 암기해야 하는 파트입니다.

• 주파수(f)가 높을수록: 고주파수일수록 중심부 리액턴스가 커지므로 표피 효과가 심해집니다.
• 전도율(σ)이 클수록: 전기가 잘 통하는 물질일수록 내부 자속 변화에 민감하게 반응합니다.
• 투자율(μ)이 클수록: 자속이 잘 통할수록 인덕턴스 차이가 심해집니다.
• 전선의 굵기(지름, D)가 굵을수록: 단면적이 넓을수록 중심과 표면의 차이가 명확해집니다.

즉, 주파수가 높고, 전선이 굵고, 도전율과 투자율이 큰 재료일수록 전기는 겉으로만 흐르려고 합니다.

3. 침투 깊이(Skin Depth, δ) 공식

전류가 표면에서부터 어느 깊이까지 흐르는지를 나타내는 지표입니다. 침투 깊이 δ(델타)가 작을수록 표피 효과가 심하다는 뜻입니다.

δ = √(2 / ωμσ) [m]

• ω: 각주파수 (2πf)
• μ: 투자율
• σ: 도전율

이 식을 통해 알 수 있듯이, 주파수(f), 투자율(μ), 도전율(σ)이 클수록 분모가 커져서 침투 깊이(δ)는 얇아집니다. 즉, 전류가 더 표면에만 집중됩니다.

4. 표피 효과가 가져오는 결과 (장단점)

1) 실효 저항의 증가

전류가 전선 전체를 쓰지 않고 겉부분만 사용하므로, 유효 단면적(A)이 줄어드는 효과가 나타납니다. 저항 공식 R = ρL/A 에 의해 단면적이 줄어들면 저항은 커집니다.

결론: 교류 저항(R_ac) > 직류 저항(R_dc)

2) 송전선의 구성 (ACSR 전선)

송전탑에 걸린 전선(ACSR)을 보면 중심에는 강철(Steel)을 넣고, 바깥쪽에만 알루미늄(Al)을 감아 놓았습니다.

• 중심(강철): 어차피 전류가 잘 안 흐르니 튼튼하게 인장 하중을 견디는 역할.
• 바깥(알루미늄): 표피 효과로 전류가 집중되는 곳이니 전기가 잘 통하는 알루미늄 배치.

이것이 표피 효과를 역이용한 대표적인 공학 설계 사례입니다.

5. 실전 기출문제 확인

표피 효과는 계산 문제보다는 ‘비례/반비례 관계’를 묻는 말로 된 문제가 주로 출제됩니다. 아래 링크에서 전력공학 과목을 선택하여 관련 기출문제를 풀어보시기 바랍니다.

👉 전자문제집 CBT 바로가기 (전기기사 전력공학)

6. 결론 요약

정리해 드립니다.

1. 표피 효과는 주파수, 도전율, 투자율, 전선 굵기가 클수록 심해진다.
2. 이 현상 때문에 전선의 유효 단면적이 줄어들어 직류보다 교류 저항이 커진다.
3. 이를 고려하여 송전선은 ACSR(강심 알루미늄 연선)이나 중공 연선을 사용한다.

표피 효과는 주파수가 높은 통신 공학에서는 더욱 극단적으로 나타나서, 아예 파이프 형태의 도파관을 쓰기도 합니다. 전력공학에서는 ‘저항 증가’의 원인이라는 점만 확실히 기억해 두시면 됩니다. 다음 포스팅에서는 송전 선로의 정전용량(C) 계산에 대해 다루겠습니다.
