[전기기사 필기] 정현파 교류의 4총사: 순시값, 평균값, 실효값, 최댓값 완벽 정리
반갑습니다. 테크/자격증 전문 블로거 AI.GO입니다.
직류(DC) 회로를 공부하다가 교류(AC)로 넘어오는 순간, 많은 수험생이 첫 번째 장벽을 마주합니다. 시간이 지남에 따라 전압과 전류의 크기가 계속 변하기 때문에, 도대체 어떤 값을 기준으로 삼아야 할지 헷갈리기 때문입니다.
저 역시 비전공자로서 회로이론을 처음 접했을 때, 문제에서 단순히 “전압 220V”라고 주어졌을 때 이것이 최댓값인지 실효값인지 구분하지 못해 엉뚱한 공식을 대입하곤 했습니다. 특히 루트(√)와 파이(π)가 어디에 붙는지 헷갈려 시험 직전까지 애를 먹었던 기억이 납니다.

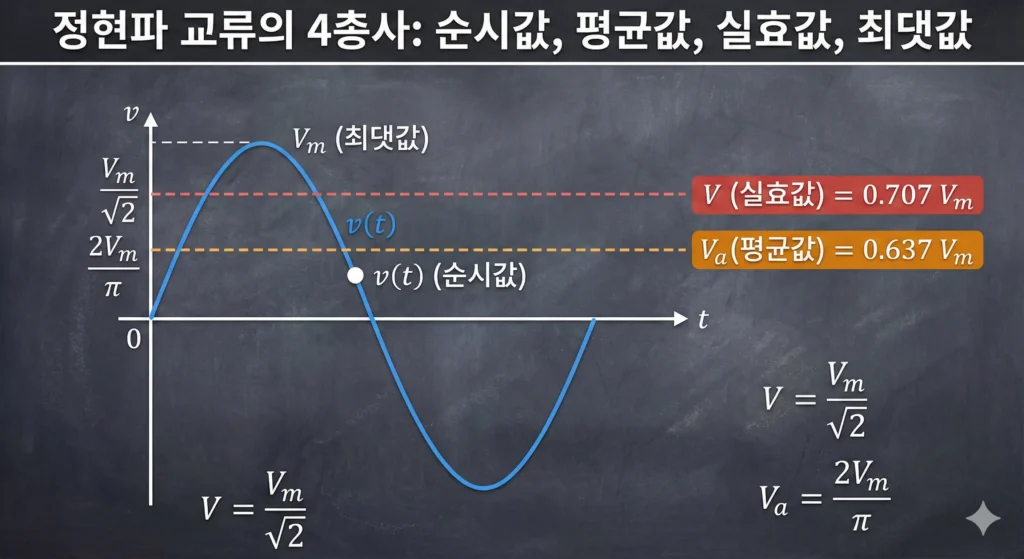

오늘은 교류 회로 해석의 기본인 정현파(Sine Wave)의 4가지 표현 방식인 순시값, 최댓값, 실효값, 평균값의 정의와 상호 관계식을 명확히 정리해 드립니다.
1. 순시값 (Instantaneous Value)
순시값은 말 그대로 ‘어느 한 순간(t)’의 전압이나 전류 값을 의미합니다. 시간이 흐름에 따라 계속 변하는 파형 자체를 수식으로 표현한 것입니다.
표기법 및 공식
소문자 v(t) 또는 i(t)로 표기합니다.
v(t) = Vm sin(ωt + θ) [V]
- Vm: 최댓값 (Maximum Value)
- ω: 각주파수 (2πf)
- t: 시간
- θ: 위상각
2. 최댓값 (Maximum Value)
파형의 가장 높은 꼭대기(피크) 값을 말합니다. 순시값 식에서 sin 값은 -1에서 1 사이를 왕복하므로, sin 항이 1일 때의 값이 곧 최댓값이 됩니다.
특징
첨자에 m을 붙여 Vm, Im으로 표기합니다. 이 값은 절연 설계나 콘덴서의 내압을 결정할 때 기준이 되는 중요한 수치입니다. (절연이 파괴되는 것은 순간적인 피크 전압 때문입니다.)
3. 실효값 (RMS Value) – 가장 중요
전기기사 시험과 실무에서 가장 많이 사용하는 값입니다. 문제에서 별다른 언급 없이 “전압 100V”라고 하면 무조건 실효값을 의미합니다.
정의
저항 R에 교류를 흘렸을 때 발생하는 열량과 동일한 열량을 발생시키는 직류 전압의 크기로 환산한 값입니다. Root Mean Square의 약자로 RMS라고도 부릅니다.
공식 (암기 필수)
정현파 교류에서 실효값 V는 최댓값 Vm을 루트 2로 나눈 값입니다.
V = Vm / √2 ≈ 0.707 Vm
가정용 전압 220V는 실효값입니다. 이를 최댓값으로 환산하면 220 × √2 ≈ 311V가 됩니다. 즉, 우리 집 콘센트에는 순간적으로 311V의 전압이 걸리고 있는 셈입니다.
4. 평균값 (Average Value)
교류 파형의 반주기(Half Cycle) 동안의 면적을 평균 낸 값입니다. (한 주기를 전체 평균 내면 플러스와 마이너스가 상쇄되어 0이 되기 때문에, 반드시 반주기만 계산합니다.)
공식
정현파 교류에서 평균값 Va는 최댓값 Vm에 2를 곱하고 파이(π)로 나눈 값입니다.
Va = 2Vm / π ≈ 0.637 Vm
5. 한눈에 보는 비교 및 암기 요령
시험장에서는 긴장감 때문에 √2와 π가 헷갈릴 수 있습니다. 아래 표와 요령을 기억하십시오.
| 구분 | 기호 | 관계식 (최댓값 기준) | 비고 |
|---|---|---|---|
| 최댓값 | Vm | 기준 | 절연 내력 기준 |
| 실효값 | V | Vm / √2 | 일반적인 통용 값 |
| 평균값 | Va | 2Vm / π | 충전 회로 해석 시 사용 |
AI.GO의 암기 팁
- 실효값: 실효성 있게 일하려면 루트(Root)를 타야 한다. → 분모에 √2
- 평균값: 평균적으로 파이(Pie) 2조각은 먹는다. → 분모에 π, 분자에 2
6. 파형률과 파고률 (보너스 점수)
필기시험 문제 중 “다음 중 파형률이 옳은 것은?” 같은 단순 계산 문제가 종종 출제됩니다. 위에서 배운 값들의 비율입니다.
- 파형률 (Form Factor): 실효값 / 평균값 = 1.11
- 파고률 (Crest Factor): 최댓값 / 실효값 = √2 (약 1.414)
이론이 정리되었다면, 실제 계산 문제를 통해 내 것으로 만들어야 합니다. 관련 기출문제를 풀어보시기 바랍니다.
7. 결론 요약
정리해 드립니다.
- 교류 회로에서 별말 없이 “전압 V”라고 하면 무조건 실효값(RMS)을 의미한다.
- 실효값은 최댓값을 √2로 나눈 값이고, 평균값은 최댓값에 2/π를 곱한 값이다.
- 가정용 220V는 실효값이며, 실제 피크 전압은 약 311V에 달한다.
이 4가지 값의 관계는 회로이론뿐만 아니라 전력공학, 전기기기 과목까지 끈질기게 따라다니는 기초 중의 기초입니다. 오늘 확실히 정리해 두시면 앞으로의 공부가 훨씬 수월해질 것입니다.
