[회로이론] R-L-C 직렬회로 임피던스(Z)와 위상각(θ): 전압이 빠를까, 전류가 빠를까?

작성자:
rlc-series-circuit-impedance-phase-angle-vector-diagram

[회로이론] R-L-C 직렬회로 임피던스(Z)와 위상각(θ): 전압이 빠를까, 전류가 빠를까?

반갑습니다. 테크/자격증 전문 블로거 AI.GO입니다.

회로이론 시험 문제에서 “전압이 전류보다 위상이 30도 앞선다” 혹은 “전류가 전압보다 뒤진다”라는 문구를 보면 머릿속이 하얘지는 분들이 많습니다. 누가 누구보다 빠른지, 그래서 위상각이 플러스인지 마이너스인지 헷갈리기 시작하면 임피던스 계산은 물론 역률 개선 문제까지 줄줄이 오답을 내게 됩니다.

저 역시 비전공자로서 전기기사를 준비할 때, L(코일)과 C(커패시터)의 특성을 반대로 외워 실기 시험에서 큰 실수를 할 뻔한 경험이 있습니다. 이 개념은 단순히 암기하려 하면 시험장의 긴장감 속에서 반드시 헷갈립니다. 원리를 통해 직관적으로 받아들여야 합니다.

오늘은 R-L-C 직렬회로에서 임피던스를 구하는 방법과, L과 C 회로에서 전압과 전류의 속도 전쟁(위상차)을 명확히 정리해 드립니다.

1. 임피던스(Z)의 정의와 계산식

직류 회로에서의 방해꾼이 ‘저항(R)’이라면, 교류 회로에서의 방해꾼은 ‘임피던스(Z)’입니다. 임피던스는 실수부인 저항(R)과 허수부인 리액턴스(X)의 합으로 구성됩니다.

R-L-C 직렬회로의 임피던스 공식

저항 R, 유도성 리액턴스 XL, 용량성 리액턴스 XC가 직렬로 연결되어 있을 때의 식은 다음과 같습니다.

Z = R + j(XL – XC) [Ω]

임피던스의 크기 |Z|

지난 포스팅에서 다룬 복소수 변환 공식을 이용하면 크기는 다음과 같습니다.

|Z| = √{ R2 + (XL – XC)2 }

여기서 중요한 점은 XL과 XC가 서로 반대 방향(180도 차이)으로 작용하여 서로를 상쇄한다는 점입니다. 이 원리가 나중에 ‘공진(Resonance)’ 개념으로 이어집니다.

2. L(유도성) vs C(용량성): 누가 더 빠를까?

이 부분이 오늘 포스팅의 핵심입니다. 헷갈리지 않는 저만의 암기 로직을 공개합니다.

1) L 회로 (유도성 리액턴스, Coil)

코일은 전류의 변화를 싫어하는 성질(관성)이 있습니다. 전류가 흐르려 하면 못 흐르게 막고, 멈추려 하면 계속 흐르게 합니다. 즉, 전류의 흐름을 방해하여 늦게 만듭니다.

  • 특성: 전류가 전압보다 느리다. (지상, Lagging)
  • 결과: 전압이 전류보다 빠르다. (위상각 θ > 0, 플러스)
  • 임피던스: R + jXL

암기 팁: L은 ‘Late(늦다)’의 L이다. 누가? 전류가!

2) C 회로 (용량성 리액턴스, Capacitor)

콘덴서는 전하를 충전하는 장치입니다. 전압을 걸기도 전에 스위치를 닫자마자 돌입 전류가 먼저 확 들어옵니다. 즉, 전류가 전압보다 먼저 반응합니다.

  • 특성: 전류가 전압보다 빠르다. (진상, Leading)
  • 결과: 전압이 전류보다 느리다. (위상각 θ < 0, 마이너스)
  • 임피던스: R – jXC

암기 팁: C는 ‘Captain(대장)’이다. 대장인 전류가 앞장선다!

3. 위상각(θ) 계산과 역률

임피던스의 실수부와 허수부를 알면 위상각을 구할 수 있습니다. 이 각도가 곧 전압과 전류의 위상차이며, 역률각이 됩니다.

위상각 공식

θ = tan-1 { (XL – XC) / R }

  • 계산 결과가 (+)면: 유도성 (전압이 빠름, 지상 역률)
  • 계산 결과가 (-)면: 용량성 (전류가 빠름, 진상 역률)
  • 계산 결과가 0이면: 공진 상태 (전압과 전류 동상, 역률 1)

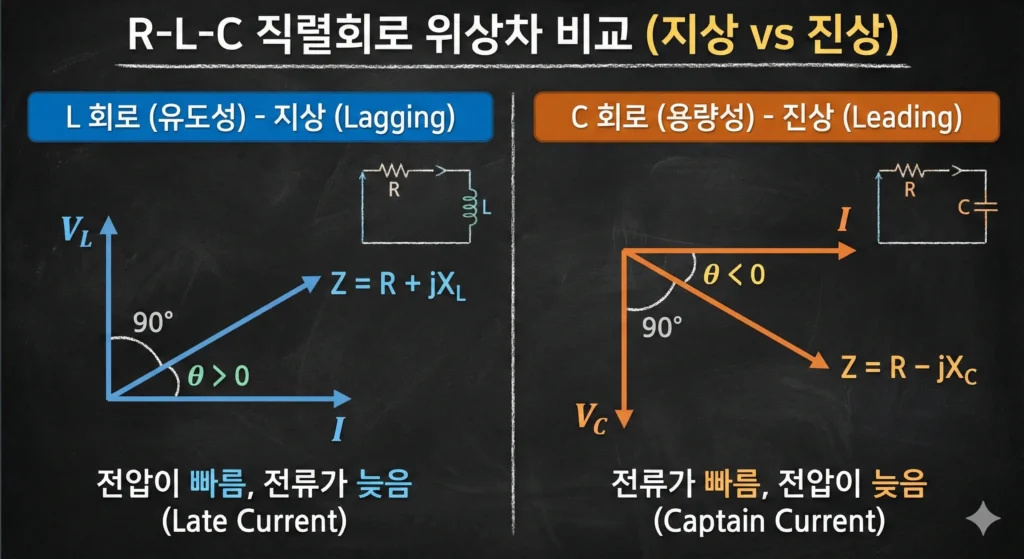

4. 한눈에 보는 R-L-C 비교표

시험 직전, 이 표 하나만 머릿속에 있어도 말장난 문제에 속지 않습니다.

구분 R-L 회로 (유도성) R-C 회로 (용량성)
임피던스 Z = R + jXL Z = R – jXC
빠른 녀석 전압 (전류 지각) 전류 (전압 지각)
위상 용어 지상 (Lagging) 진상 (Leading)
위상각 θ 0° < θ < 90° (+) -90° < θ < 0° (-)

5. 실전 기출문제 확인

이론을 알았다면 실제 수치가 주어졌을 때 위상각을 계산기로 두드려봐야 합니다. 특히 아크탄젠트(tan-1) 계산법은 필수입니다.

관련 기출문제를 무료로 풀 수 있는 CBT 사이트를 링크해 드립니다. ‘회로이론’ 과목에서 RLC 직렬회로 문제를 찾아 풀어보십시오.

👉 전자문제집 CBT 바로가기 (전기기사 기출)

6. 결론 요약

정리해 드립니다.

  1. R-L-C 직렬 임피던스는 Z = R + j(XL – XC)이다.
  2. L(코일)은 전류를 늦게 만든다. (전압이 빠름, 지상) → Late Current
  3. C(콘덴서)는 전류를 빠르게 만든다. (전류가 빠름, 진상) → Captain Current

이 개념이 흔들리면 전력공학의 송배전 파트에서 다시 무너지게 됩니다. 오늘 확실히 ‘누가 빠른지’에 대한 기준을 잡으셨기를 바랍니다. 다음 포스팅에서는 R-L-C 병렬회로에서의 어드미턴스(Y) 해석법을 다루겠습니다.
