[회로이론] 비정현파 교류 해석: 직류분, 기본파, 고조파 실효값 계산 공식 완전 정복

반갑습니다. 테크/자격증 전문 블로거 AI.GO입니다.

회로이론 공부를 하다 보면 깔끔한 정현파(Sine wave)만 나오다가, 갑자기 수식이 길게 늘어진 ‘비정현파’가 등장하는 순간 멘붕에 빠지게 됩니다. 퓨리에 급수라는 거창한 수학 용어가 나오지만, 전기기사 필기 수준에서는 복잡한 미분/적분을 요구하지 않습니다.

저 역시 비전공자로서 처음 이 식을 접했을 때 “이걸 다 더해야 하나?”라고 겁을 먹었지만, 원리를 알고 나니 단순 계산기 두드리기 문제였습니다. 비정현파 해석은 ‘각 성분을 따로따로 계산해서 피타고라스로 합친다’는 대원칙만 기억하면 됩니다.

오늘은 비정현파 교류를 구성하는 직류분, 기본파, 고조파의 개념과 실효값 계산법, 그리고 왜곡률 공식까지 핵심만 정리해 드립니다.

1. 비정현파의 3가지 구성 요소 (퓨리에의 정리)

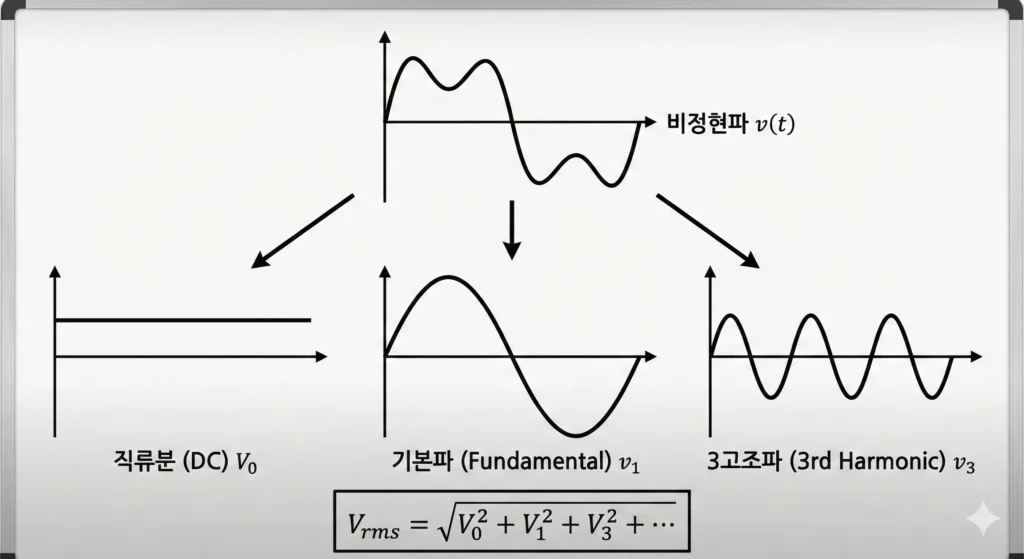

찌그러진 파형(비정현파)은 아무리 복잡해 보여도 결국 다음 3가지 성분의 합으로 분해할 수 있습니다.

v(t) = V₀ + V_m1sin(ωt) + V_m2sin(2ωt) + …

가장 많이 출제되는 유형입니다. 각 성분의 실효값을 구한 뒤, ‘각각 제곱해서 더한 후 루트’를 씌우면 됩니다. 피타고라스의 정리를 확장한 개념입니다.

전체 실효값 V_rms는 다음과 같습니다.

V_rms = √(V₀² + V₁² + V₂² + V₃² + …)

문제에서 파형의 식이 주어질 때, 보통 최댓값(V_m) 형태로 주어집니다. 루트 안에 넣을 때는 반드시 실효값(V_m/√2)으로 바꿔서 넣어야 합니다.

[예제]
v = 3 + 10√2sin(ωt) + 5√2sin(3ωt) [V] 일 때 실효값은?

1. 직류분: 3
2. 기본파 실효값: 10√2 / √2 = 10
3. 3고조파 실효값: 5√2 / √2 = 5
4. 전체 실효값: √(3² + 10² + 5²) = √(9 + 100 + 25) = √134 [V]

비정현파 회로에서 전력을 구할 때는 ‘같은 주파수끼리만’ 곱해서 계산합니다. 이를 ‘전력의 성분 분해’라고 합니다.

P = V₀I₀ + V₁I₁cosθ₁ + V₃I₃cosθ₃ + … [W]

전압은 3고조파가 있는데 전류는 3고조파가 없다면? 곱하면 0이 되어 전력이 발생하지 않습니다. 반드시 짝이 맞는 성분끼리만 계산하여 모두 더하십시오.

파형이 정현파(기본파)에 비해 얼마나 찌그러졌는지를 나타내는 지표입니다. 수치가 클수록 파형이 지저분하다는 뜻입니다.

왜곡률 = (고조파만의 실효값) / (기본파의 실효값)

즉, [ √(V₂² + V₃² + …) / V₁ ] 입니다. 분모가 ‘전체’가 아니라 ‘기본파’라는 점을 주의해야 합니다.

계산 문제는 눈으로 보면 쉽지만 막상 계산기를 두드리면 괄호 처리 실수로 오답이 나옵니다. 아래 링크에서 ‘회로이론’을 선택하여 비정현파 문제를 직접 풀어보시기 바랍니다.

정리해 드립니다.

이 파트는 공식만 알면 주는 문제입니다. 특히 3고조파 성분이 델타 결선 내에서 순환 전류로 작용하여 외부로 나타나지 않는다는 특징(3상 회로 연결)까지 알아두시면 더욱 완벽합니다. 다음 포스팅에서는 과도 현상(R-L, R-C 회로의 시정수)에 대해 다루겠습니다.
