[전자기학] 맥스웰 방정식 4가지: 수식 없이 물리적 의미로 완벽 이해하기
반갑습니다. 테크/자격증 전문 블로거 AI.GO입니다.
전기기사나 전자공학 전공 면접을 준비하다 보면 반드시 마주치는 거대한 산이 있습니다. 바로 ‘맥스웰 방정식(Maxwell’s Equations)’입니다. 나블라(∇), 다이버전스(div), 컬(curl) 같은 기괴한 미분 기호들을 보는 순간, 대부분의 비전공자나 수포자들은 책을 덮어버립니다.
저 역시 처음 전자기학을 접했을 때, 이 수식들을 단순히 암기하려고만 했습니다. 하지만 실무와 합격의 핵심은 ‘계산’이 아니라 ‘이 식이 도대체 자연계의 어떤 현상을 설명하는가’를 말로 풀어서 설명할 수 있는지에 달려 있습니다.
오늘은 스마트폰, 무선 통신, 발전기 등 현대 문명을 가능하게 한 맥스웰 방정식 4가지의 진짜 물리적 의미를 수식 없이 직관적으로 정리해 드립니다.

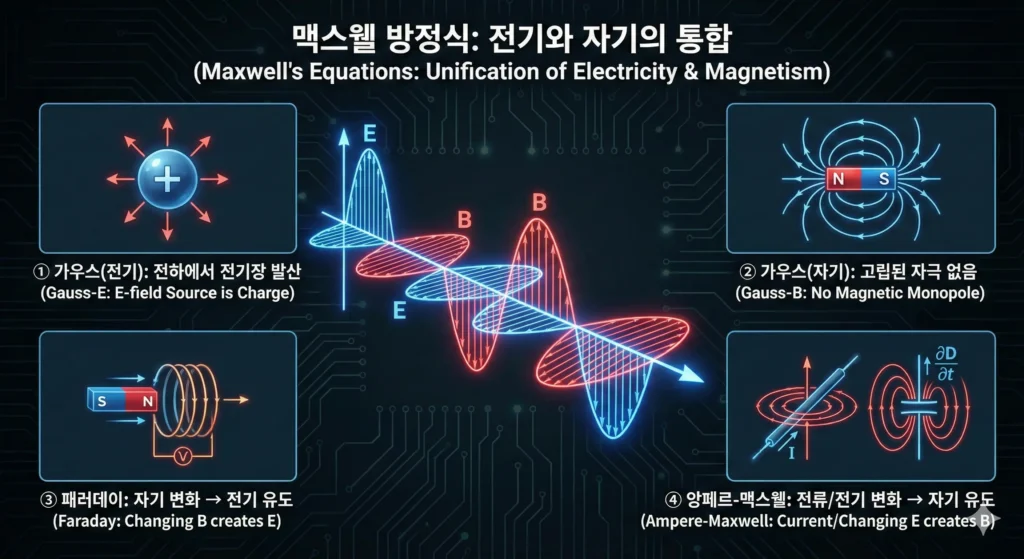

1. 맥스웰 방정식이 왜 중요한가?
이 4개의 방정식은 전기의 모든 현상을 설명합니다. 19세기 제임스 클러크 맥스웰은 기존에 따로 놀던 전기와 자기 현상을 수학적으로 통합했습니다. 이 방정식들의 결론은 “빛(Light)도 전자기파의 일종이다”라는 것이며, 이는 훗날 아인슈타인의 상대성 이론으로 이어지는 물리학의 가장 위대한 발견 중 하나입니다.
2. 제1방정식: 전기의 근원 (가우스 법칙 – 전기)
수식 형태 (미분형): ∇·D = ρ (다이버전스 D는 로우)
물리적 의미: “전기장은 전하에서 뿜어져 나온다.”
수도꼭지를 틀면 물이 뿜어져 나오듯, 플러스(+) 전하가 있으면 거기서 전기장(Electric Field)이 발산되어 나온다는 뜻입니다. 반대로 마이너스(-) 전하는 전기장을 흡수합니다.
- 공간상에 어떤 전하(건전지, 정전기 등)가 존재하면, 그 주변으로 반드시 전기장이 퍼져 나갑니다.
- 즉, 전기장의 원천(Source)은 전하(Charge)라는 것을 수학적으로 정의한 것입니다.
3. 제2방정식: 자석의 고립 불가능성 (가우스 법칙 – 자기)
수식 형태 (미분형): ∇·B = 0 (다이버전스 B는 0)
물리적 의미: “N극만 있는 자석은 존재하지 않는다.”
전기는 플러스(+)만 따로 존재할 수 있지만, 자석은 N극을 자르고 잘라도 반드시 S극이 같이 생깁니다. 이를 ‘자기 홀극(Monopole)은 없다’고 표현합니다.
- N극에서 나온 자기장은 어디론가 사라지지 않고, 반드시 다시 S극으로 되돌아 들어옵니다.
- 들어오는 양과 나가는 양이 같으므로, 그 합(발산)은 0이 됩니다.
- 자력선은 시작과 끝이 없는 폐곡선임을 의미합니다.
4. 제3방정식: 전기를 만드는 법 (패러데이의 유도 법칙)
수식 형태 (미분형): ∇×E = -∂B/∂t (컬 E는 마이너스 라운드 B 퍼 라운드 t)
물리적 의미: “자기장이 변하면 전기가 만들어진다.”
이것이 바로 발전기의 원리입니다. 자석을 코일 근처에서 흔들면(자기장의 시간적 변화), 코일에 전류가 흐릅니다(회전하는 전기장 발생).
- 수식의 마이너스(-) 부호는 변화를 방해하는 방향으로 생긴다는 렌츠의 법칙을 의미합니다.
- 무선 충전 기술, 변압기, 발전소의 터빈 등 우리 주변의 전력 생산 원리가 모두 이 식 하나에 담겨 있습니다.
5. 제4방정식: 자기를 만드는 법 (앙페르-맥스웰 법칙)
수식 형태 (미분형): ∇×H = J + ∂D/∂t
물리적 의미: “전류가 흐르거나, 전기장이 변하면 자석이 된다.”
기존 앙페르 법칙은 “전선에 전류(J)가 흐르면 주변에 자기장이 생긴다”였습니다. 맥스웰은 여기에 변위 전류(∂D/∂t)라는 개념을 추가했습니다.
- 전선이 끊어진 축전기(Capacitor) 사이에서도 전기장이 시간적으로 변하면 자기장이 생깁니다.
- 이 항 덕분에 전선 없이도(무선으로) 전자기파가 공간을 날아갈 수 있음이 증명되었습니다.
6. 한눈에 보는 요약표
면접이나 시험 직전에는 아래 표의 ‘의미’ 부분만 확실히 기억하십시오.
| 구분 | 법칙 이름 | 핵심 의미 (암기) |
|---|---|---|
| 1 | 가우스 (전기) | 전하가 전기장을 만든다. |
| 2 | 가우스 (자기) | 독립된 자극(홀극)은 없다. (폐곡선) |
| 3 | 패러데이 | 변하는 자기가 전기를 만든다. (발전기) |
| 4 | 앙페르-맥스웰 | 전류와 변하는 전기가 자기를 만든다. (전자석/통신) |
7. 실전 학습 및 기출 확인
전기기사 필기 ‘전자기학’ 과목에서는 이 공식들의 미분형과 적분형을 묻는 문제가 반드시 출제됩니다. 수식 자체도 눈에 익혀두시는 것이 좋습니다.
8. 결론 요약
정리해 드립니다.
- 맥스웰 방정식은 전기와 자기를 통합하고 빛이 전자기파임을 증명했다.
- 3번 식(패러데이)은 전기를 만드는 원리, 4번 식(앙페르-맥스웰)은 자기를 만드는 원리다.
- 이 4가지 식이 상호 작용하며 전기장과 자기장이 서로를 유도해 우주 공간으로 퍼져 나가는 것이 바로 전파(무선 통신)다.
수식이 복잡해 보여도 결국은 “전기와 자기는 서로 꼬리를 물고 생성된다”는 이야기입니다. 이 원리만 이해하면 전자기학의 절반은 먹고 들어가는 셈입니다. 다음 포스팅에서는 맥스웰 방정식을 이용한 전자기파의 속도 도출 과정에 대해 다루겠습니다.
