[회로이론] 선간전압 vs 상전압: 루트3(√3)배는 도대체 어디서 튀어나온 숫자인가?
반갑습니다. 테크/자격증 전문 블로거 AI.GO입니다.
전기기사나 전기기능사 공부를 처음 시작하면 3상 교류 파트에서 무조건 마주치는 숫자가 있습니다. 바로 1.732, 즉 √3입니다. 가정용 전압은 220V인데, 공장이나 빌딩의 분전반을 열어보면 380V가 찍히는 것을 보고 “변압기가 두 개 따로 있는 건가?”라고 생각했던 적이 있습니다.
하지만 알고 보니 변압기는 하나였고, 전선을 ‘어떻게 연결해서 찍느냐’에 따라 전압이 달라지는 것이었습니다. 단순히 공식을 암기해서 자격증을 딸 수도 있지만, 실무에서 멀티미터(테스터기)를 잘못 찍어 펑 소리를 내지 않으려면 이 원리를 정확히 이해해야 합니다.
오늘은 3상 4선식 배전 방식에서 가장 중요한 개념인 상전압과 선간전압의 정의, 그리고 왜 하필 2배도 아니고 √3배 차이가 나는지 벡터 해석을 통해 명확하게 정리해 드립니다.

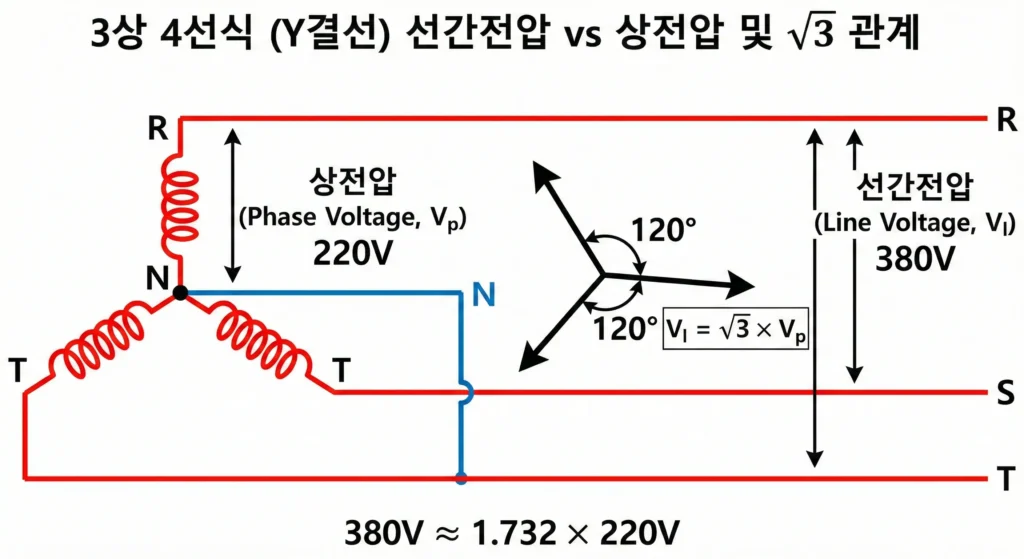

1. 상전압과 선간전압의 명확한 정의
용어의 정의가 헷갈리면 뒤에 나오는 결선 방식(Y, Δ)에서 반드시 무너집니다. 기준점(중성선 N)을 잡느냐, 아니냐의 차이입니다.
1) 상전압 (Phase Voltage, Vp)
각 전력선(R, S, T 중 하나)과 중성선(N, Neutral) 사이의 전압입니다.
- 우리나라 가정용 표준 전압인 220V가 바로 이 상전압에 해당합니다.
- 변압기 코일 하나에 걸리는 전압이라고 이해하면 됩니다.
2) 선간전압 (Line Voltage, Vl)
전력선과 전력선 사이(R-S, S-T, T-R)의 전압입니다.
- 동력 모터 등을 돌릴 때 사용하는 380V가 이 선간전압입니다.
- 두 상의 전위차를 의미합니다.
2. 왜 2배가 아니라 √3배인가? (벡터 해석)
많은 분이 “선이 두 개니까 전압도 2배(220V + 220V = 440V)가 되어야 하는 것 아닌가?”라고 오해합니다. 직류라면 맞지만, 교류는 위상(각도) 차이가 있기 때문에 단순 덧셈이 불가능합니다.
3상 교류의 특징: 120° 위상차
3상 교류는 세 개의 파형이 서로 120°씩 간격을 두고 회전합니다. 따라서 선간전압을 구할 때는 단순히 크기를 더하는 것이 아니라 ‘벡터의 차(Va – Vb)’를 계산해야 합니다.
피타고라스와 삼각비로 증명
두 벡터(Va, Vb) 사이의 각도가 120°일 때, 두 벡터의 끝을 이은 선분(선간전압)의 길이를 구하는 과정입니다.
- 벡터 중심에서 선간전압(이등변 삼각형의 밑변)에 수선을 내립니다.
- 120° 각도는 반으로 나뉘어 30°가 됩니다.
- 직각삼각형의 빗변은 상전압(Vp)이고, 밑변의 절반은 Vp × cos(30°)가 됩니다.
- cos(30°) = √3 / 2 입니다.
- 선간전압(Vl)은 반쪽짜리 길이의 2배이므로 다음과 같은 식이 성립합니다.
Vl = 2 × (Vp × √3 / 2) = √3 Vp
결론적으로 위상차가 120°이기 때문에 기하학적으로 √3배(약 1.732배)가 되는 것입니다.
실전 검증: 220V × 1.732 = 381.04V (약 380V)
3. 결선 방식에 따른 차이 (Y결선 vs Δ결선)
전기기사 실기 시퀀스 회로에서 ‘와이델타 기동’을 이해하기 위한 필수 기초입니다. 표로 정리해서 암기하십시오.
| 구분 | Y결선 (성형 결선) | Δ결선 (델타 결선) |
|---|---|---|
| 전압 관계 | Vl = √3 Vp (선간전압이 더 큼) |
Vl = Vp (전압이 같음) |
| 전류 관계 | Il = Ip (전류가 같음) |
Il = √3 Ip (선전류가 더 큼) |
| 특징 | 중성점 접지 가능 (3상 4선식) |
중성점 없음 (3상 3선식) |
| 주용도 | 송배전 선로, 모터 기동 | 고압 모터 운전 |
AI.GO의 암기 팁
- Y결선: 전압이 뻥튀기된다 (√3배). 전류는 그대로 길을 따라가니 같다.
- Δ결선: 병렬연결처럼 보이므로 전압은 같다. 전류가 합류해서 뻥튀기된다 (√3배).
4. 실전 기출문제 확인
이 개념은 회로이론뿐만 아니라 전력공학, 전기기기 과목까지 연계되는 핵심 중의 핵심입니다. 반드시 관련 문제를 풀어보며 개념을 다져야 합니다.
5. 결론 요약
정리해 드립니다.
- 상전압은 선과 중성선(N), 선간전압은 선과 선 사이의 전압이다. (한국: 220V vs 380V)
- 두 전압의 크기 차이가 √3배인 이유는 120°의 위상차 때문이다. (2cos30° = √3)
- Y결선은 전압이 √3배, Δ결선은 전류가 √3배라는 사실을 절대 혼동하지 말아야 한다.
이 원리만 알면 현장에서 “왜 380V 라인에서 하나만 따서 쓰면 220V가 되는지” 완벽하게 설명할 수 있습니다. 다음 포스팅에서는 대칭 좌표법을 이용한 불평형 3상 회로 해석에 대해 다루겠습니다.
