[전기기기] 와류손(맴돌이 전류)과 성층 철심: 변압기를 얇게 썰어 쓰는 공학적 이유
반갑습니다. 테크/자격증 전문 블로거 AI.GO입니다.
전기기기 과목을 공부하다 보면 변압기나 전동기의 철심을 설명할 때 ‘성층(Lamination)’이라는 단어가 빠짐없이 등장합니다. 쇠 덩어리를 통째로 쓰면 튼튼하고 만들기 편할 텐데, 왜 굳이 0.35mm ~ 0.5mm 두께의 얇은 철판을 수백 장씩 겹쳐서 만드는지 의문이 듭니다.
저 또한 비전공자로서 처음 변압기 분해 실습을 했을 때, 철심이 마치 책장 넘어가듯 낱장으로 분리되는 것을 보고 놀랐던 기억이 있습니다. 당시에는 “본드가 떨어졌나?”라고 생각했지만, 이는 열 발생을 줄이고 효율을 높이기 위한 고도의 공학적 설계였습니다.
오늘은 전기기기의 효율을 깎아먹는 주범인 와류손(맴돌이 전류 손실)의 원리와 이를 줄이기 위한 성층 철심의 역할, 그리고 시험에 꼭 나오는 손실 공식을 정리해 드립니다.
1. 와류손(Eddy Current Loss)이란?
철심(Core)에 교류 자속이 통과할 때, 패러데이의 전자 유도 법칙에 의해 철심 자체에 원형으로 맴도는 전류가 발생합니다. 이를 ‘와류(Eddy Current)’ 또는 ‘맴돌이 전류’라고 합니다.
발생 원리와 문제점
- 원리: 자속이 변하면 그 주변에 기전력이 생기고, 철심은 도체이므로 전류가 흐르게 됩니다.
- 문제점: 이 전류는 모터나 변압기를 돌리는 데 쓰이지 않고, 오로지 철심을 달구는 열(Joule Heat, I2R)로만 소비됩니다. 이것이 바로 와류손(Pe)입니다.
2. 와류손 계산 공식 (시험 필수 암기)
전기기사 필기시험에서 히스테리시스손과 함께 가장 많이 물어보는 공식입니다. 다른 건 몰라도 두께(t)와의 관계는 반드시 기억해야 합니다.
Pe = k × (t × f × Bm)2 [W]
- Pe: 와류손 (Eddy Current Loss)
- k: 재료에 따른 상수
- t: 철판의 두께 (Thickness)
- f: 주파수 (Frequency)
- Bm: 최대 자속 밀도
이 식에서 가장 중요한 점은 와류손(Pe)은 철판 두께(t)의 제곱에 비례한다는 사실입니다. 즉, 철판을 두껍게 쓸수록 손실이 기하급수적으로 늘어납니다.
3. 해결책: 성층 철심 (Laminated Core)
와류손을 줄이는 유일하고 가장 확실한 방법은 철심의 저항을 키워서 전류가 못 흐르게 막는 것입니다.
왜 얇게 써는가? (성층의 효과)

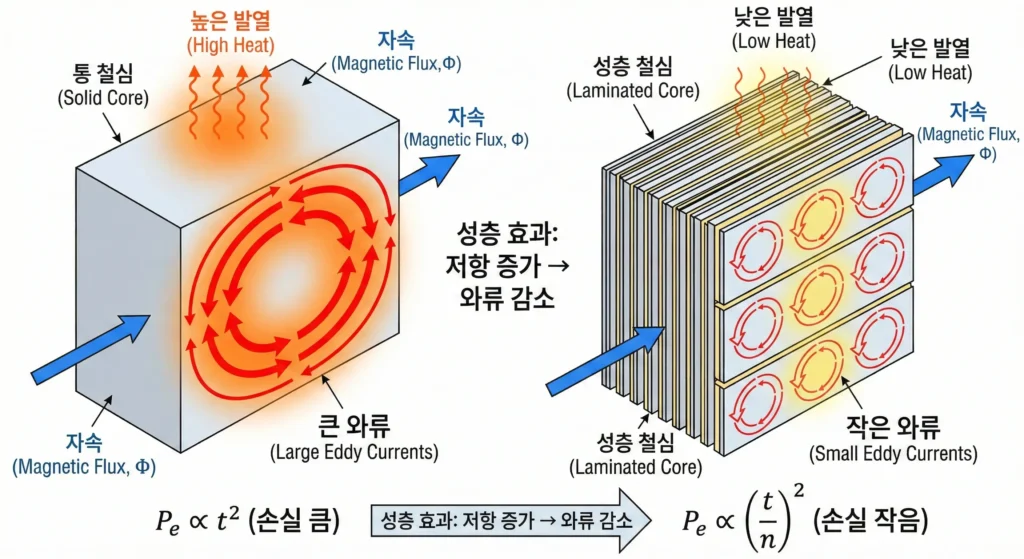

철심을 얇게 썰어서 절연 처리를 한 뒤 겹쳐 놓으면(성층), 와류가 크게 회전할 수 있는 경로가 차단됩니다.
- 전류가 흐를 수 있는 통로(단면적)가 좁아집니다.
- 전기 저항이 커집니다. (저항 R은 단면적 A에 반비례)
- 결과적으로 맴돌이 전류가 감소하여 열 발생이 줄어듭니다.
실무적으로 보통 0.35mm 또는 0.5mm 두께의 강판을 사용합니다. 두께를 절반(1/2)으로 줄이면, 제곱에 비례하므로 손실은 1/4로 대폭 감소합니다.
4. 비교 정리: 히스테리시스손 vs 와류손
시험장에서는 이 두 가지 손실의 감소 대책을 서로 바꿔서 출제하는 함정이 많습니다. 명확히 구분해서 외워야 합니다.
| 구분 | 히스테리시스손 (Ph) | 와류손 (Pe) |
|---|---|---|
| 원인 | 자성체의 자구 배열 마찰 | 철심 내부의 맴돌이 전류 |
| 감소 대책 | 규소(Si) 함유 (규소강판 사용) |
철심 성층 (얇게 잘라서 절연) |
| 주파수 관계 | 주파수(f)에 비례 | 주파수(f)의 제곱에 비례 |
AI.GO의 암기 팁
- 히규: 히스테리시스손은 규소(Si).
- 와성: 와류손은 성층.
- 이 두 글자만 기억해도 객관식 문제 2문제는 맞힙니다.
5. 실전 기출문제 확인
이론을 알았다면 실제 문제 유형을 익혀야 합니다. 전자문제집 CBT에서 ‘전기기기’ 과목을 선택해 변압기 손실 관련 문제를 풀어보십시오.
6. 결론 요약
정리해 드립니다.
- 와류손(맴돌이 전류)은 변압기 철심을 가열시켜 효율을 떨어뜨리는 주요 원인이다.
- 와류손은 철판 두께(t)의 제곱에 비례한다. (두꺼울수록 손실 급증)
- 이를 막기 위해 철심을 얇게 썰어 절연한 성층 철심을 사용한다. (히스테리시스손은 규소 강판으로 해결)
변압기 내부가 수많은 얇은 철판으로 이루어진 이유는 결국 ‘돈(효율)’ 때문입니다. 손실을 줄여야 전기 요금을 아낄 수 있으니까요. 다음 포스팅에서는 변압기의 또 다른 손실인 동손과 무부하손의 관계에 대해 다루겠습니다.
