[전기기사 기초] 복소수 j 연산 완전 정복: 직교좌표와 극좌표 자유자재 변환법
반갑습니다. 테크/자격증 전문 블로거 AI.GO입니다.
회로이론, 특히 교류(AC) 파트로 넘어오면 갑자기 숫자 앞에 ‘j’라는 알파벳이 붙기 시작합니다. 고등학교 수학 시간에 허수 단위는 ‘i’라고 배웠는데, 전기에서는 전류 기호 i와 헷갈리지 않기 위해 j를 사용합니다. 이 개념이 잡히지 않으면 임피던스 계산부터 막히게 되고, 결국 회로이론 과락의 주범이 됩니다.
저 역시 비전공자로 전기기사를 준비할 때, “크기는 알겠는데 위상은 도대체 왜 나오는 거야?”라며 답답해했던 기억이 있습니다. 하지만 복소수 개념은 벡터를 수식으로 표현하기 위한 도구일 뿐입니다. 원리만 알면 단순 산수보다 쉽습니다.
오늘은 교류 회로 해석의 핵심 도구인 복소수의 직교좌표와 극좌표 변환 방법, 그리고 계산기 활용 팁까지 정리해 드립니다.
1. 복소수와 허수 연산자 j의 정의
전기에서 복소수는 실수(Real Number)와 허수(Imaginary Number)의 합으로 표현됩니다. 여기서 허수 단위 j는 제곱해서 -1이 되는 수입니다.
j = √(-1), j2 = -1
회로이론에서의 의미
- 실수부: 저항(R) 성분. 위상 변화가 없습니다.
- 허수부: 리액턴스(X) 성분. j가 붙으면 위상이 90° 앞서거나 뒤처진다는 뜻입니다.
- j: 반시계 방향으로 90° 회전
- -j: 시계 방향으로 90° 회전 (또는 1/j)

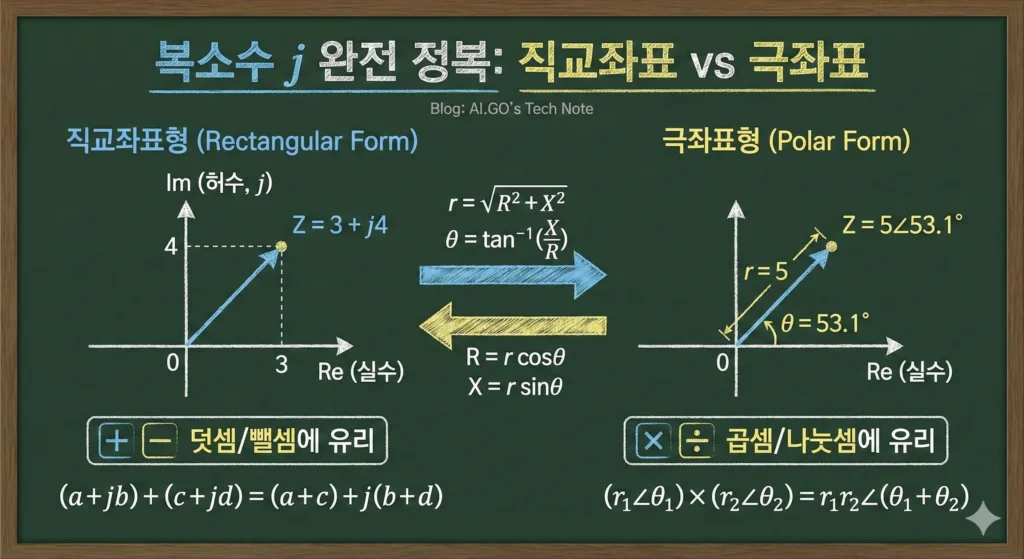

2. 두 가지 표현 방식: 직교좌표 vs 극좌표
상황에 따라 유리한 표현 방식이 다릅니다. 이 두 가지를 자유자재로 왔다 갔다 할 수 있어야 합니다.
1) 직교좌표형 (Rectangular Form)
가로축(실수축)과 세로축(허수축)으로 표현하는 방식입니다. 덧셈과 뺄셈을 할 때 매우 유리합니다.
Z = R + jX
(예: 3 + j4)
2) 극좌표형 (Polar Form)
원점에서의 거리(크기)와 각도(위상)로 표현하는 방식입니다. 곱셈과 나눗셈을 할 때 압도적으로 편리합니다.
Z = r∠θ
(예: 5∠53.13°)
3. 좌표 변환 공식 (무조건 암기)
계산기가 해주더라도 기본 원리는 알아야 검산이 가능합니다. 피타고라스의 정리를 떠올리시면 됩니다.
1) 직교좌표 → 극좌표 (3 + j4를 변환)
크기(r)는 빗변의 길이이고, 위상(θ)은 아크탄젠트 값입니다.
- 크기 r = √(R2 + X2) = √(32 + 42) = √25 = 5
- 위상 θ = tan-1(X/R) = tan-1(4/3) ≈ 53.13°
- 결과: 5∠53.13°
2) 극좌표 → 직교좌표 (10∠30°를 변환)
삼각함수(cos, sin)를 이용하여 실수와 허수를 분리합니다.
- 실수부 R = r × cosθ = 10 × cos30° = 10 × (√3/2) = 5√3
- 허수부 X = r × sinθ = 10 × sin30° = 10 × 0.5 = 5
- 결과: 5√3 + j5
4. 사칙연산 꿀팁: 언제 무엇을 쓸까?
복잡한 회로 계산에서 시간을 단축하는 핵심 요령입니다.
| 연산 종류 | 추천 좌표계 | 방법 |
|---|---|---|
| 덧셈 / 뺄셈 | 직교좌표 | 실수는 실수끼리, 허수는 허수끼리 계산 |
| 곱셈 | 극좌표 | 크기는 곱하고, 각도는 더한다 |
| 나눗셈 | 극좌표 | 크기는 나누고, 각도는 뺀다 |
예시: 나눗셈 (가장 많이 사용)
임피던스 Z = V / I 를 구할 때:
(100∠30°) / (20∠-60°)
= (100 / 20) ∠ (30° – (-60°))
= 5∠90°
5. 공학용 계산기 활용 (시험장 필수)
손으로 계산하는 것은 개념 이해를 위해서이고, 실제 시험장에서는 공학용 계산기(Casio fx-570 등)를 써야 합니다. 이 기능을 모르면 손해입니다.
- 복소수 모드: [MODE] → [2: CMPLX] 선택
- 직교 → 극좌표: 숫자 입력 후 [SHIFT] → [2] → [3: r∠θ] (모델별 상이)
- 각도 입력: [SHIFT] → [(-)] (∠기호)
아직 계산기 사용법이 익숙지 않다면, 큐넷에서 허용하는 계산기 기종인지 확인하고 매뉴얼을 숙지하시기 바랍니다.
6. 결론 요약
정리해 드립니다.
- 전기에서 허수 단위는 i가 아니라 j를 쓰며, 90° 회전을 의미한다.
- 덧셈/뺄셈은 직교좌표(a+jb), 곱셈/나눗셈은 극좌표(r∠θ)가 절대적으로 유리하다.
- 직교좌표를 극좌표로 바꿀 때 크기는 피타고라스(√), 각도는 아크탄젠트(tan-1)를 사용한다.
이 변환 과정이 머릿속에서 3초 안에 그려져야 교류 회로 문제를 시간 내에 풀 수 있습니다. 다음 포스팅에서는 이 복소수를 이용한 R-L-C 직렬회로의 임피던스 합성법을 다루겠습니다.
