반갑습니다. 테크/자격증 전문 블로거 AI.GO입니다.
전기기사나 전자공학을 공부하다 보면 가장 많이 접하는 알파벳 중 하나가 바로 오메가(ω)입니다. 회로이론 첫 장부터 ω = 2πf라는 공식이 나오는데, 대다수의 수험생은 “그냥 주파수에 2π를 곱하는 것” 정도로 암기하고 넘어갑니다.
저 역시 비전공자로서 공부를 시작했을 때, “어차피 60Hz라고 하면 될 것을 왜 굳이 복잡하게 377 rad/s로 바꾸는가?”에 대한 의문이 있었습니다. 하지만 이 개념을 모르면 교류 전압의 순시값 표현이나 임피던스 계산에서 기계적인 대입만 반복하게 됩니다.
오늘은 각주파수(Angular Frequency)가 도대체 무엇이며, 왜 사인파(Sinewave) 수식에는 f 대신 ω가 들어가야 하는지에 대해 명확하게 정리해 드립니다.

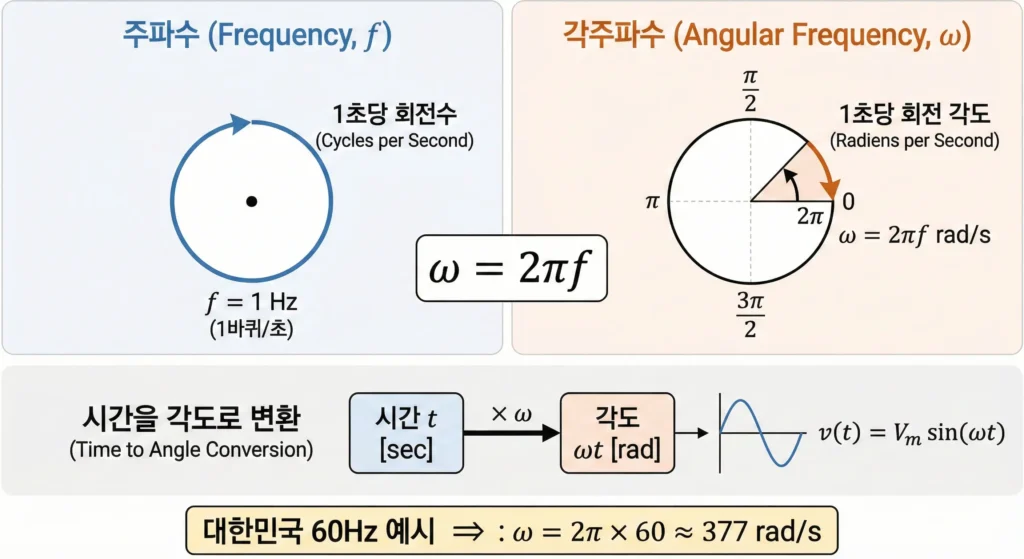

1. 주파수(f)와 각주파수(ω)의 개념 비교
둘 다 ‘얼마나 빨리 변하는가’를 나타내지만, 관점이 다릅니다. 달리기 트랙을 도는 선수에 비유하면 이해가 쉽습니다.
1) 주파수 (Frequency, f)
“1초에 운동장을 몇 바퀴 도는가?”에 대한 값입니다.
- 단위: Hz (Hertz)
- 직관적이며 우리가 흔히 쓰는 전기의 속도 기준입니다. (예: 한국은 60Hz = 1초에 60번 진동)
2) 각주파수 (Angular Frequency, ω)
“1초에 몇 도(각도)를 회전하는가?”에 대한 값입니다.
- 단위: rad/s (Radian per second)
- 회전하는 발전기의 ‘각도 변화 속도’를 수학적으로 표현한 것입니다.
2. 왜 2π를 곱하는가? (공식 유도)
주파수와 각주파수를 연결하는 고리는 ‘한 바퀴의 각도’입니다.
- 원 한 바퀴의 각도는 360°이며, 이를 호도법(Radian)으로 표현하면 2π [rad]입니다.
- 만약 1초에 f 바퀴를 돈다면, 이동한 총 각도는 f × 2π가 됩니다.
- 따라서 1초당 이동한 각도(각주파수) ω는 다음과 같습니다.
ω = 2πf [rad/s]
즉, 2π는 단순한 상수가 아니라 ‘회전수(바퀴)를 각도(라디안)로 변환해 주는 환산 인자’입니다.
3. 사인파 수식에 ω를 쓰는 진짜 이유
교류 전압의 순시값 식은 다음과 같습니다.
v(t) = Vmsin(ωt) [V]
여기서 많은 분이 의문을 가집니다. “왜 sin(ft)가 아니라 sin(ωt)인가?”
시간(t)을 각도(θ)로 바꿔야 한다
삼각함수 sin(괄호)의 괄호 안에는 반드시 ‘각도’가 들어가야 합니다. 그런데 시간 t의 단위는 [sec]입니다. sin(1초), sin(2초)라는 표현은 수학적으로 성립하지 않습니다.
따라서 시간[sec]에 어떤 수를 곱해서 각도[rad]로 만들어줘야 하는데, 이때 필요한 것이 바로 각주파수[rad/sec]입니다.
- ω × t = (rad/sec) × sec = rad (각도)
즉, ω는 물리적인 시간(t)을 수학적인 위상(각도)으로 통역해 주는 번역기 역할을 합니다.
4. 대한민국 전기쟁이라면 외워야 할 숫자 ‘377’
우리나라의 상용 주파수는 60Hz입니다. 이 값을 각주파수 공식에 대입하면 전기기사 필기/실기 시험에서 계산 시간을 획기적으로 줄여주는 숫자가 나옵니다.
60Hz일 때의 ω 값
ω = 2πf = 2 × 3.14159 × 60 ≒ 377 [rad/s]
시험 문제에서 “주파수 60Hz, 전압 100V인 정현파 식을 쓰시오”라고 나온다면 계산기 두드릴 필요 없이 바로 써야 합니다.
정답: v(t) = 100√2 sin(377t)
5. 리액턴스 계산에서의 활용
각주파수 ω는 임피던스 계산의 핵심입니다. L(코일)과 C(커패시터)의 저항값은 주파수에 따라 변하기 때문입니다.
| 소자 | 리액턴스 식 (기본) | ω 적용 식 (실전) |
|---|---|---|
| 인덕터 (L) | XL = 2πfL | ωL |
| 커패시터 (C) | XC = 1 / 2πfC | 1 / ωC |
수식이 훨씬 간결해집니다. 회로이론 문제를 풀 때 2πf를 계속 쓰는 것보다 ω로 묶어서 계산하고, 마지막에 대입하는 것이 실수도 줄이고 속도도 빠릅니다.
6. 실전 문제 확인
개념을 잡았다면 실제 문제에 적용해 봐야 합니다. 전자문제집 CBT에서 회로이론 과목을 선택해 ‘정현파 교류’ 파트 문제를 풀어보십시오.
7. 결론 요약
정리해 드립니다.
- 주파수(f)는 1초당 회전수, 각주파수(ω)는 1초당 회전 각도이다.
- 사인파 함수에 시간을 대입하기 위해 시간을 각도로 변환하는 역할을 한다. (ωt = 각도)
- 한국(60Hz)에서 ω는 약 377이다. 이 숫자는 구구단처럼 외워야 한다.
이제 수식에 있는 오메가가 단순한 꼬부랑 글씨가 아니라, 시간의 흐름을 각도의 흐름으로 바꿔주는 중요한 매개체라는 것을 이해하셨을 겁니다. 다음 포스팅에서는 R-L-C 직렬회로에서 임피던스와 공진 주파수를 구하는 법에 대해 다루겠습니다.
